. Повторюсь При такій схемі 5+5 і ще 5+5 весною\літом ви недоотримаєте відсотків ~25% 16+16= 32А видадуть панелі , а ваш інвертор здате перетворити\ використати 26А ( тобто замість 32 ви використаєте 26 у відсотках рахуйте саміNic_Roman: ↑ 24.08.2026 15:19 1985god
Мав на увазі 5+5 паралельно послідовно + 5+5
Відправлено через 29 секунд:
Поки що відключив і починаю тоді рити варіанту 0
) . У вашому випадку в абсолютних цифрах 6А*500В= 3000 Вт\годин втрати з квітня по жовтень в сонячну погоду.Ви так втартите 3000 , а це більше ніж просто виключити 4 шт, по чому там у вас панелі 620*4= 2480 чи навіть 650*4=2600 )
Відправлено через 36 секунд:
ще раз: або рити траншею і докуповувати панелі автомати кабель , або змиритися з " втратою " 4 шт
Відправлено через 7 хвилин 35 секунд:
по наклейках на інвертор схема 5 в стрінгу і два стрінга паралельно і так на кожен МППТ вхід , тобто 5+5 в паралель і 5+ 5 в паралель виглядає нормально
у вас на інверторі пише 32А ампера тоді 15+15А вписується. У мене чомусь була специфікація де було вказано 26А
- спойлер
-

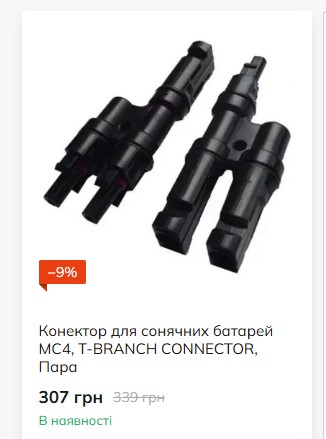

вам треба буде ось такі штуки
- спойлер

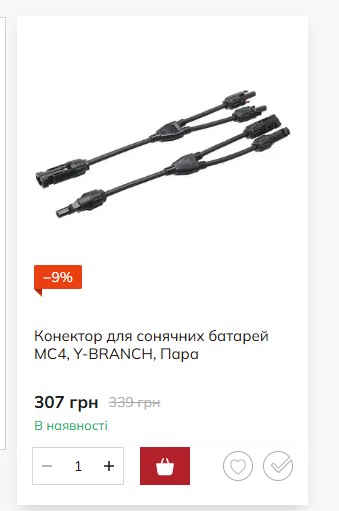

- або такі різниця лише у формфакрторі зручності
Якщо вірити вашій наліпці то все буде працювати .
два плюси і окремо два мінуси треба буде звезти в паралель такими конекторами але карще доручіть комусь щоб не закоротити
Є різні ревізії цього інвертора. У старішій документації SUN-12K-SG02LP1-EU-AM3 зустрічається 26+26+26 А, тоді як актуальна ревізія
