Рабочее место ремонтника

[Vlad_35]

кстати- а может где есть база даташитов на мамки/ видео?
Интресно ведь!

[такоэ]

Если рабочий стол чист, значит там не кто не работает
Так как работы много то убирать его времени нет

А должно быть. Ordnung uber alles !

[Vlad_35]

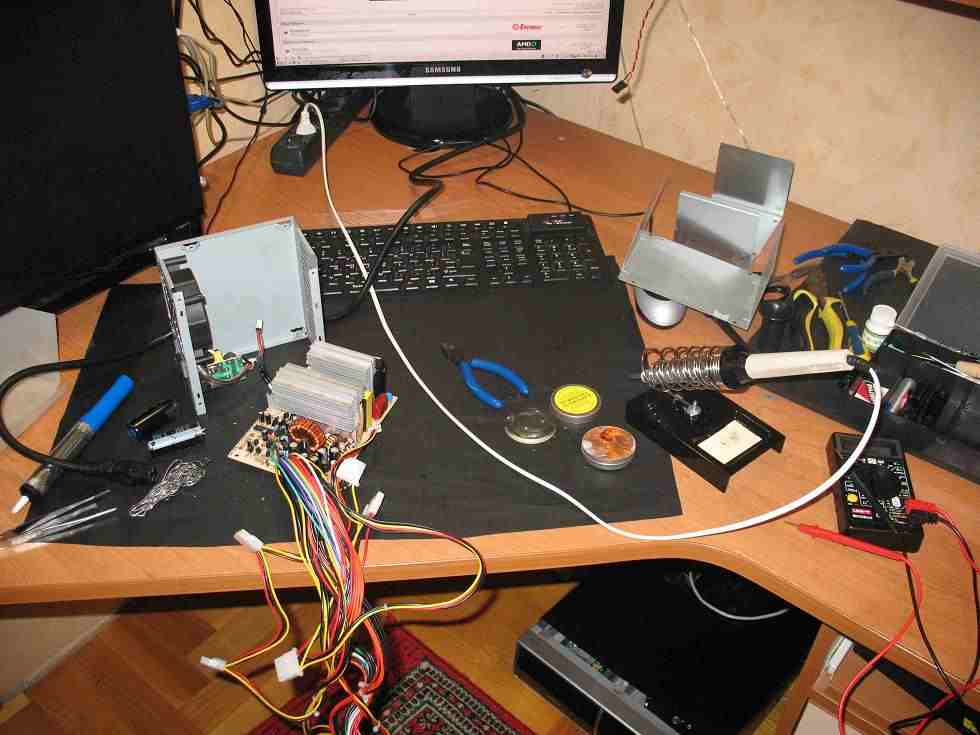

есть первый успех!
Заменил 7 семь! кондеров в БП и вентилятор с днора. Пришлось поменять даже оба больших.
БП заработал!

[Staser]

Vlad_35
http://www.rom.by" target="_blank тебе в помощь

[Vlad_35]

Staser
Спасибо, читаю потихоньку.
Решил паралельно методом научного тыка занятся.
Щас взялся за мамку одну - её не жалко.
Симтомы: не стартует, ниче не крутится . мертва. GA-8IR533.
(стояла с тем БП, что я починил- болт был на месте предохранителя).
Думается выгорело что-то по питанию. Проц, память заведомо рабочие.
На полевике 9916h возле питания 1В. более ничё не замечено. через лупу подпалин проч не замечено. Все идеально.
В какую сторону копать ?

[Death]

в кентай копать .....огласить весь список напряжений для начала

[Service]

Vlad_35
1. хрень что под паяльником, тряпочка такая желтенькая, должна быть влажной, во первых снимает остаточный статичный заряд, второе отчищает от грязи.
2. Флюс на мусорку, купи нормальный флюс (хотя бы тот что я написал IF 8300).

[SoulOfONYX]

Раз тут собрались ремонтники,может кто бы согласился отремонтировать парочку карточек Одну прогреть,так скорее всего отвал. Вторая умерла во время игры(перегрелась по ходу) и теперь не стартует,происходит защита от КЗ. выгоревших элементов и запаха паленого нет

З,Ы Женю не предлагать,человек очень занят...

[Vlad_35]

Спасибо всем за участие!
Есть вопрос: Нет никакой там базы по материнкам. чтоб не только контрольные точки замеров были, но и вообще где точно какие р.детали стоят.
А то я тутачки намастырился и со старту уперся:
материнка не запкускается,БП тоже. но!
Юг теплый, Стабилизатор напряжения APL1117 PJ42V совсем очнь сильно горячий ! Но в нете не нашел такого!
Заранее спасибо за ответы !

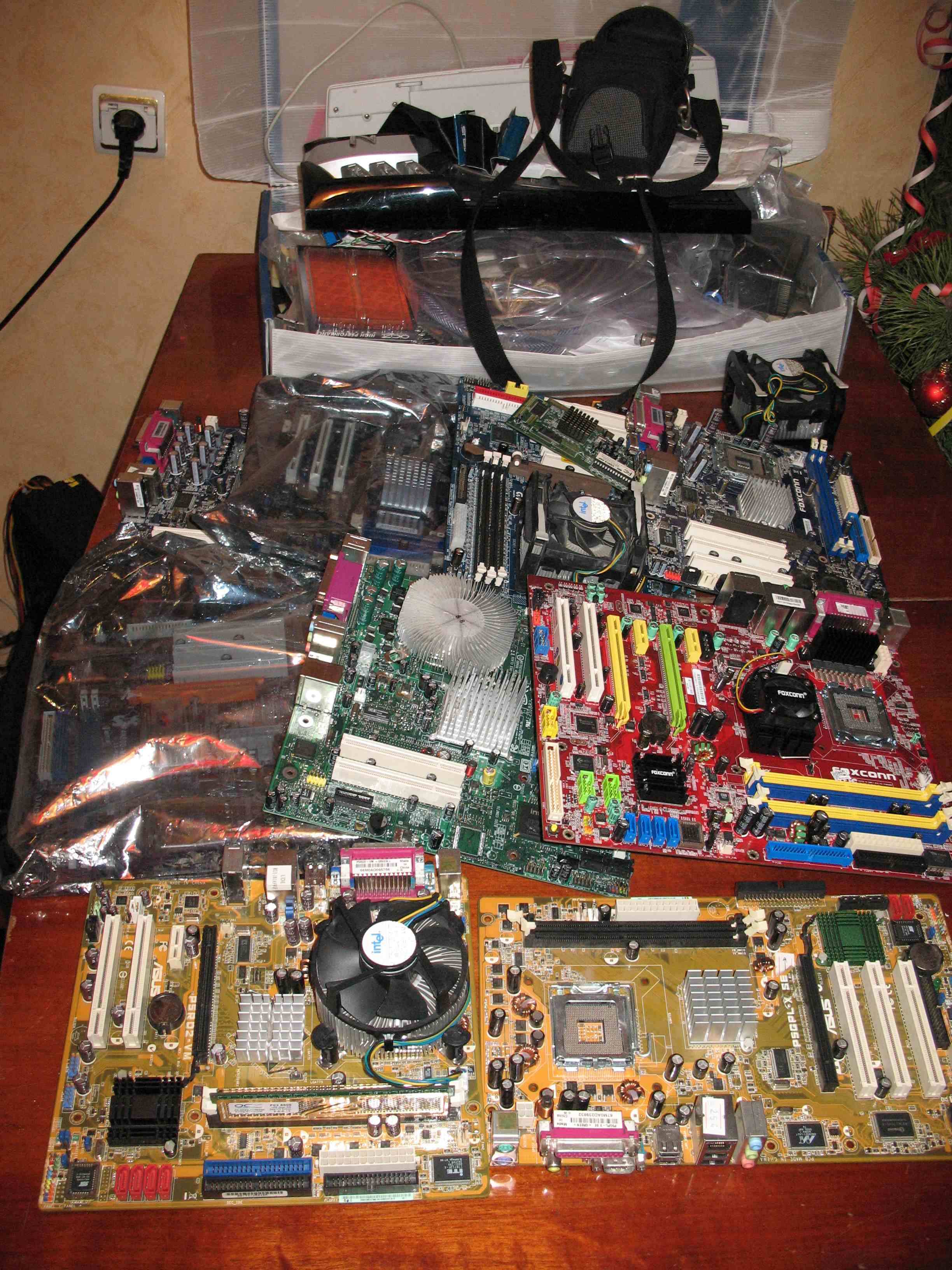

мамок ф ремонт мальца есть :

[traffa]

но и вообще где точно какие р.детали стоят.

Проще фоткать незнакомые р.детали и тебе подскажут.

Стабилизатор напряжения APL1117 PJ42V совсем очнь сильно горячий !

Это линейный стабилизатор напряжение, скорее всего, в твоем случае на 3.3В
Учитывая, что он очень горячий, то почти уверен, что на данной плате КЗ по линии 3.3В. Прозвони с землей Vout(центральная нога APLки), если там 0 Ом - то что-то просаживает линию 3.3В, это может быть как южный мост, так и периферия, типа сетевух бортовых, звука, firewire ну и еще чего что производитель может впаять в материнку

кто бы согласился отремонтировать парочку карточек

Если еще актуально - набери меня через пару дней, возможно смогу помочь. Телефон мой не потерял?

[Vlad_35]

мучался с отсососом- седня купил электрический.
Какая прелесть! просто масса позитивных чувств!
также обзовелся штукой, которая меряет емкость. Уже пригодилась.

[GeForsik]

АТМЕГА8 запаиваеться секунд за 30-40 на легке без лужения платы даже

Зачем же запаивать такую недешевую деталюшку Кроватку покупайте для этих дел, копейки ведь стоит

[dimka890]

GeForsik
какая разница кроватку запаивать или мегу? (ну я имею в виду что под ИМС я обычно стараюсь запаивать панельки, если это конечно не смд, вот. но тут речь шла не так о микре, как о кол-ве ног)

[GeForsik]

есть первый успех!
Заменил 7 семь! кондеров в БП и вентилятор с днора. Пришлось поменять даже оба больших.
БП заработал!

Качество пайки покажи, интересно ведь

какая разница кроватку запаивать или мегу? (ну я имею в виду что под ИМС я обычно стараюсь запаивать панельки, если это конечно не смд, вот. но тут речь шла не так о микре, как о кол-ве ног)

Ты не правильно выразился, я не правильно понял, peace
Прошивки сам пишешь или повторяешь чьи-то устройства?

[dimka890]

GeForsik
ардуину паял, щас вот решил разбираться с аврами, но начал на С. лет в 14 пытался разибарться с пиками тогда кодить пытался на асме. но ниодного устройства в железе так и не собрал. вот щас думаю отладочную плату какую-то сделать) сразу уже мегу 128-ю барть) она и СМД что удобно (нинадо дырки в плате сверлить) и паять даже быстрее чем 8-ю)
