Организация «правильного» потока воздуха в корпусе

[Mo45]

Приветствую! Ребята, подскажите как более правильно организовать циркуляцию воздуха в корпусе имея на руках несколько вариантов кулеров и радиаторов для ЦП.

Мать: MSI 970A-G46
Проц: AMD FX-6300, стоковая частота AMD Cool'n'Quiet включен.

Температуры:
ЦП без нагрузки 40~45
Мост: 30~35

От задней стенки корпуса до стены ~40 см, кабель убраны в кабель канал, от радиаторов отопления далеко. От левой боковой стенки корпуса до стены ниши в столе ~10 см, корпус приподнят примерно на 2-3 см

Под спойлером схема текущего расположения кулеров и потоков.

спойлер

Теплый воздух от БП выдувается 120-мм кулеров в корпус, ЦП охлаждается Zalman CNPS80F (брал его, ибо конструкция позволяет обдувать радиаторы питания и северный мост, которые обведены оранжевым), холодный воздух подается в корпус 120-мм кулеров на боковой крышке, ну и горячий воздух выбрасывается 120-мм кулеров на задней стенке.

На руках еще 2 120-мм кулера, 1 новый и 1 старенький. И целый набор кулером меньших размеров, со старых ЦП и комплект для охлаждения HDD.

Так же, раньше пробовал ставить Zalman cnps10x performa:

спойлер

Но из-за своих размеров приходиться убрать кулер на боковой стенке, что приводит к перегреву северного моста и частым произвольным выключениям ПК. Но зато ЦП в режиме простоя 25-30 градусов

Посоветуйте более рациональное размещение кулеров в данной конфигурации.

[ПрихлопБилл]

Это что за содомиты 120ку перевернули в питальнике?

[Mo45]

Это что за содомиты 120ку перевернули в питальнике?

Инженеры компании DeTech

[ПрихлопБилл]

Это что за содомиты 120ку перевернули в питальнике?

Инженеры компании DeTech

Разобрать, и повернуть по-человечьи. А так - на морду 1, если есть под 2х120, то 2 вентиля, на боковуху 1х120. Зад и питальник - выдувают.
p.s. Zalman CNPS80F он как бы не хуже был амдшного бокса

[Mo45]

ПрихлопБилл
Поверну, и что? будет тянуть теплый воздух внутрь корпуса БП?
На морду ставил, там с креплением засада, ~25% закрыто рамой под жесткие, становиться криво кулер.
А по поводу Zalman, он такой же как и бокс, только еще обдувет немного пространства под собой (радиаторы питания ЦП и мост)

[ПрихлопБилл]

ПрихлопБилл
Поверну, и что? будет тянуть теплый воздух внутрь корпуса БП?

А решетчатый зад бп зачем? Почему все производители ставят 120-140 снизу питальника именно на вдув? Видать они дураки!

ПрихлопБилл
На морду ставил, там с креплением засада, ~25% закрыто рамой под жесткие, становиться криво кулер.

Это гораздо лучше, чем ничего.

ПрихлопБилл
А по поводу Zalman, он такой же как и бокс, только еще обдувет немного пространства под собой (радиаторы питания ЦП и мост)

Под собой? Он как раз нагретым воздухом и обдувает.

[Prescott]

Для начала нужен человеческий корпус.

[Mo45]

Для начала нужен человеческий корпус.

Согласен, но т.к. я живу на территории где сейчас процветает чудная «страна» под названием ЛНР, это практически невозможно, поэтому и хочу выжать максимум продуктивности из этого корпуса.

ПрихлопБилл
Я ничего против не имею, просто раньше с таким расположением кулера у меня вообще не было БП, всегда 1 вроде 90 или 80 мм на выдув на задней стенке. По этмоу на данный компонент и не грешил)

[Prescott]

Mo45
С такой тесной коробкой я бы вообще боковую крышку не закрывал, на кое-чем подобном у меня 2й системник собран, там крышка открыта тоже, ибо хоть обвесь его всего вертушками всё равно теснота жуткая, кабель менеджмента нет, поток будет мягко говоря не очень. Поставь перформу обратно и его вентилятор смести ниже, тогда будет радиатор обдуваться, вертушка в БП должна сосать внутрь себя, а не наружу, инженеры этого БП явно выпускники ПТУ какого-нибудь.

[Mo45]

Prescott
Благодарю за совет, попробую перевернуть кулер БП, или вовсе вынести его из корпуса.

[ПрихлопБилл]

Prescott
Благодарю за совет, попробую перевернуть кулер БП, или вовсе вынести его из корпуса.

Ненадо его никуда выносить, просто переверни кулер. Там делов на ~8 болтиков.

[Mo45]

Prescott
Благодарю за совет, попробую перевернуть кулер БП, или вовсе вынести его из корпуса.

Ненадо его никуда выносить, просто переверни кулер. Там делов на ~8 болтиков.

Разобрал БП, действительно, косяк при сборке, ибо нашел фотки такого же блока там все правильно стояло Перевернул, теперь он тянет воздух внутрь.

Немного подвязал SATA-кабеля и проводки передней панели в корпусе и поставил 120-мм на фронтальную панель, естественно на вдув воздуха в корпус.

спойлер

На фото видно что часть «рабочей зоны» лопастей перекрывается из-за кривизны корпуса)

В целом стало чуток шумнее, точнее шум легкий но стал более плотнее, отчетливее всего слышу звук кулера в БП.

Вопрос, теперь есть ли смысл в кулере на боковой крышке, который втягивает холодный воздух прямо на процессорный кулер?

[ПрихлопБилл]

Так потестируй с ним, и без него. И с перформой без него, если она в наличии.

[Mo45]

Так потестируй с ним, и без него. И с перформой без него, если она в наличии.

Перформа на руках, только там из комплектации только сам радиатор и полоски для крепежа на АМ3+, а самой рамы (которая крепится на обратную сторону матери) нет, если постараться - держится, но пока не хочу ставить без лишней надобности))

[Prescott]

Mo45
без задней усилительной пластины не ставь

[waryag]

На фото видно что часть «рабочей зоны» лопастей перекрывается из-за кривизны корпуса)

Берешь дремель/болгарку/надфиль и отпиливаешь лишнее (оптимально - вообще всю решетку перед/после вентилятора). Воздушный поток улучшается, температур и шум снижаются.

В целом стало чуток шумнее, точнее шум легкий но стал более плотнее, отчетливее всего слышу звук кулера в БП.

Раньше БП охлаждался холодным воздухом, сейчас - теплым. Скорее всего выросли обороты вентилятора БП.

Вопрос, теперь есть ли смысл в кулере на боковой крышке, который втягивает холодный воздух прямо на процессорный кулер?

Сравни температуры обоих вариантов, практика - критерий истины.

[Mo45]

Prescott
Я ради теста ставил с использованием стоковой, которая шла в комплекте с материной, с натягом ставиться, нагрузка раcпределяеться, но выглядит не очень надежно

[Gudrich]

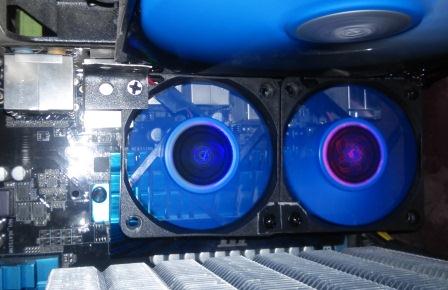

Зону VRM можно охладить вот так

[jaaku]

Mo45 в этой чудо стране еще компьютерные магазины пока работают, да пока привоз не делают (а то что есть по цене космоса) но купить корпус получше можно если кошелек еще может позволить

п.с. видел корпуса по магазинам, кстати можно попробывать сделать заказ на кого то из вне чуда округа и переслать автобусами сюда (так себе ибп купил, правда переплата где то 300 грн)

[Makc1968UA]

Дует вперёд, дует вбок, дует вверх и дует взад... Бред сивой кобылы эта ваша система охлаждения. Не верите? Закройте боковушку корпуса прозрачной плёнкой подходящего размера, вырежьте в ней место для бокового вентилятора, примостырьте его как-нибудь, а потом дымом сигареты продуйте через фронтальный вентилятор. И смотрите, куда и как идут воздушные потоки. Мой прошлый комп на 775-ом сокете тоже грел радиаторы на материнке, я также пытался боковыми вентиляторами на корпусе Zalman Z9 Plus сбить температуру, но потом отказался от них полностью, заклеил на боковушке решётку для вентиляторов совсем. Теперь поток воздуха идёт от фронтального, а выход горячего через верхние и задний. Боковые сбивают струю воздуха и создают внутренние завихрения, что приводит к плохой вентиляции в целом.
По поводу "старый тесный корпус, без кабель-менеджмента": мой второй профильный тоже древний и без современных наворотов, но с завода шёл с фронтальным и задним 120-ми вентиляторами, остальное - балончик чёрной краски с авторынка и жменя стяжек:

спойлер
