ASRock X79 Extreme4 проблемы с питанием ЦП

[armogun]

В ноутах стоят шимки по дежурке. тут линейные стабилизаторы... КПД в разы отличается (если я не ошибаюсь, но не уверен.) На дежурке сидит мульт хаб и сеть, ну и иллюминация.

говорите в выключенном состоянии такое потребление норм?

[Fishnya]

46Tolik
Тыкнуть в схему где от лдо запитано в ноуте?
В ноуте 10-20 ма норм потребление
Тут - 600, из-за кпд такое потребление?

[armogun]

46Tolik
Тыкнуть в схему где от лдо запитано в ноуте?
В ноуте 10-20 ма норм потребление
Тут - 600, из-за кпд такое потребление?

Я извиняюсь, 3 Ват это тестер на входе показал которому я меньше доверяю чем мультиметру, - 2,2- 2.5 Ват что все ровно много, VSB-5.2 V

Отправлено спустя 14 минут :
Воткнул 3 мамки включительно с аналогичной - 2 сата и юсб 3.0 контроллерами - жрут на 30% меньше

[46Tolik]

там две сетевухи которые работают и в дежурном режиме... они ж не могут воздухом питаться.

[armogun]

понятно, значит норм. Смотрим значит почему PLL не работает. Обвязку преобразователя 2 раза перекопал - все ок. В общем старте платы - не работает, как такое может быть?

Отправлено спустя 20 минут 56 секунд:
без боардвьюшника не разобраться

[Fishnya]

armogun
хаб, проц и мульт все вместе участвуют в старте системы и формировании напруг на проце.
точно всё проверил необходимое для этого?

[KimRomik]

хаб, проц и мульт все вместе участвуют в старте системы и формировании напруг на проце.
точно всё проверил необходимое для этого?

Да он просто новичок Я ему скинул ссылку на видео, как правильно диагностировать платы, но для него жизнь наверно слишком коротка, чтобы открыть это

[RW1911]

по 12В процессора (КЗ)

Процессор вероятно мертв. Южник в коме. Остальное одной ногой в могиле. Если заменить полплаты, думаете вторая половина из могилы восстанет? Надо было пускать её без замены шимок и прочей фигни, проверить, что она вообще может работать.

У меня есть плата в которой всего лишь одна фаза пыщнула. Процессор умер в тот же миг, как-то задев периферию типа мостов и биоса.
Фазовая кастрация запустила карту. Но она всё равно каждый раз дохнет раз в пару часов и требует шить биос или хотя бы его сбросить, потому что на проц капает <0.9В вместо >1.3В

В общем, если такой простой случай оказался таким сложным. То представьте что с вашим, когда умерли все фазы.

А, да, совет: Или меняйте все транзисторы (они полудохлые, проверка врёт), или запитайте проц от другой матери или видеокарты. Там найдутся все нужные напряжения. Хватит и 1 проводка 18AWG на каждое напряжение, не забыть землю. Проводок выдержит где-то минуту, прежде чем изоляция начнет дымиться, так что будет время всё проверить.

[armogun]

RW1911 Люди вы внимательно читаете?
KimRomik Видео бредовое, - того гитарюги что единицы измерения не усвоил ? Нахрена прозванивать линии пищалкой на КЗ если по сопротивлению можно сказать точнее о чем либо

[Fishnya]

если по сопротивлению можно сказать точнее о чем либо

вообще не факт

камрад, давай еще раз, шо ты проверил для старта системы?

[armogun]

Уважаю Ваше стремление помочь, но подождите, мож асрок документалку кинет. Не хочу отнимать время.
Fishnya Что имеем, видимо непонятно описал, PWM стартует но держит ресет. Не появляется PLL_1.8 на PU8 RT8250 (сам преобразователь и обвязка рабочие )

[KimRomik]

Нахрена прозванивать линии пищалкой на КЗ если по сопротивлению можно сказать точнее о чем либо

Потому что необходимо сначала делать первичную диагностику: внешний осмотр, проверить наличие утечек и КЗ, наличие дежурных напряжений, перепрошить биос (что видимо Вы уже сделали), работа шимки, проверить ли встают нормально мульт и чипсет, и ли есть сигнал на старт системы.

Это все необходимо, чтобы получить общую картину диагноза и было легче локализировать поломки, а Омы вообще мало что скажут.

[Fishnya]

но подождите, мож асрок документалку кинет.

не скинет, можешь не ждать

[armogun]

Fishnya
Неделя прошла - Asrock молчит. Сегодня напомнил еще раз. Курил асусовские, - совсем другая элементная база. Сокет прозвонил - Ок. Без боардвюхи трудно понять что к чему.
KimRomik о чем это может говорить? :
Если подать 3.3 В на PWRGD PWM и питание PLL от внешнего источника мать не ребутится, включается интегрированная пост карта на которой 00, внешней - EF/, снимается ресет . С процом пока такое проделывать не рискну.

Отправлено спустя 35 минут 27 секунд:
Dear Sir,

We are sorry about this.
The circuit is confidential informai\tion.
We are not able to provide it.

Best Regards,
В чем там конфиденциальность ? Они понимают что засоряют свалку. Больше Asrock в жизни не куплю
ASRock TSD

[armogun]

Вообщем vt 18 должно быть 3.3 В. А питатель его - rt 8250 должен работать и от дежурки 5 в. От дежурки на нем и обвязке 0 а от 5 в - 5.1 но преобразователь выдает 1.2. Завтра посмотрю что он питает и почему дежурки нету

[armogun]

Не так то было. В этой материнской преобразователь питает ядро ASM1042 и в данном случаи действительно должно бить 1.2 в. По аналогии с саблезубым. Но тоже должно питаться от дежурки с чем предстоит разобраться. ( Сопротивление с 1.2В ядра USB 3.0 контроллера - 40-100 ом норма? ) Флешки что возле слотов оперативки тоже висят на USB 3.0 контроллере по аналогии с саблезубом. Питания до инициализации все должны быть в норме VCSSA, Vcore -0.95 V, PLL - 1.8. Также защита на драйверах действительно на 1 і 8 фазах в єтих моделях. Остался вопрос о прошивке PWM. Кстати на Extreme 3 угол PWM с крапинкой зеленой краски - не значит-ли это что там ПО?

[armogun]

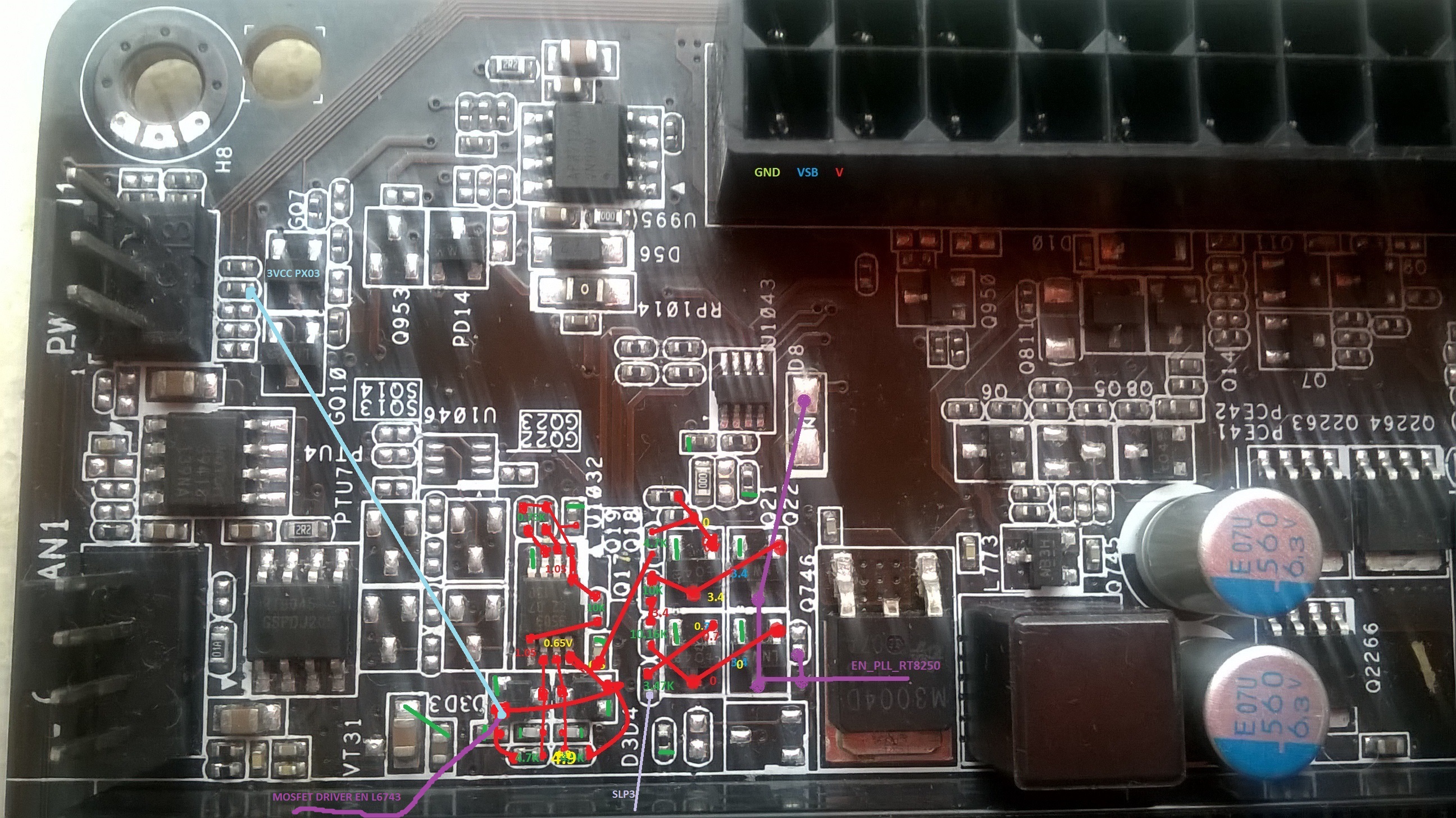

Плату підняв. Видзвонив захист що садив EN який мене вивів на ретранслятор що був не заживлений. Від нього самого ще падає EN на драйвер. А причиною непрацездатності стало вигорання провідника в платі. Пофіксив перемичкою
https://drive.google.com/open?id=17NRDa ... RL2U0ydaPE

[armogun]

Ну з цією не все так сонячною Матюки на 1394 та не працює один ASM1043

Отправлено спустя 1 час 12 минут 40 секунд:
От власне мої красуні
https://drive.google.com/open?id=1VtNqX ... GhGjG9fXpE
Підкажіть де знайти кнопу Clear Cmos не задню панель !

[KimRomik]

armogun
Так какой диагноз то?

[Fishnya]

KimRomik
Дорога перебита, написано же понятно
