Есть корпус CFI CBI-A8989 уже без штатного БП и блок питания формата TFX есть желание переделать корпус под такой формат БП.

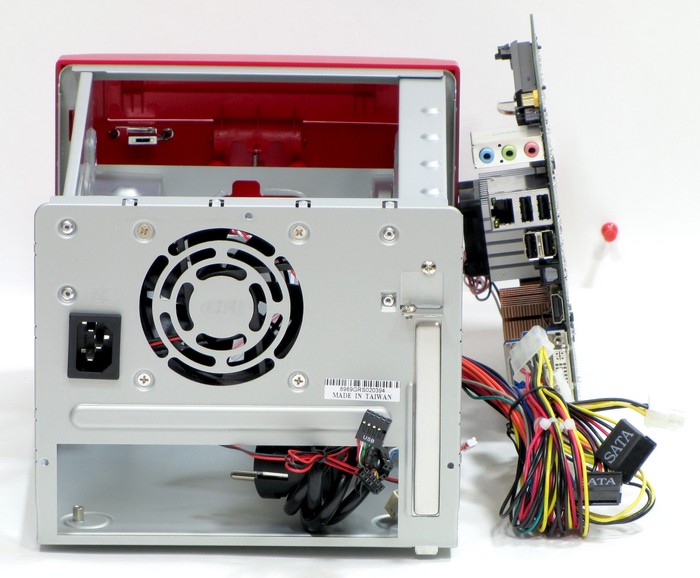

Так выглядит внутри:
Ищутся варианты размещения БП в корпусе так, чтобы можно было вместить еще 3.5" винчестер. На место штатного не подходит - штатный БП - 15 см, этот - 17,5 см из-за этого даже самая маленькая угловая вилка не помещается внутри.
Пока есть вариант вырезать сзади место под отдельную металлическую панель на которой разместить крепления таким образом:
но при таком расположении придется винчестер ставить поперек корпуса вертикально на бок (иначе никак не влазит).
Есть еще идеи?
Strikerr всё бы ничего, но он тоже не влезет без доработки расстояние от передней стенки до края материнской платы около 85 мм. до крепления винчестера около 100 мм
при положении "выхлопом" вниз нужно резать корпус и поднимать ножки для того чтоб вставить штекер.
при положении "выхлопом" вверх он будет дуть аккурат на винчестер.
в другое положение повернуть получится только полностью срезав крепление 3.5" диска и то БП как раз упрется в винчестер закрепленный в 5.25" отсеке.
Да и этот блок питания DTS навряд продержится долго в режиме 24/7.
Разобрать БП и выпаять гнездо для вилки и тогда сразу лишаюсь гарантии не вариант + вентиляция БП будет весьма затруднена - выдув идет в большей степени на стенку чем на отверстия в ней.
Один из вариантов, сдвинуть БП на некоторое расстояние назад, как на рисунке. Закрепив его по на пластине, установленной по верх штатной задней стенки. Рис.вид с боку.
Еще как вариант: МП сдвинуть в перед, изменив ее крепление. я так сделал у себя закрепив МП там где было удобно, при этом разъемы вывел на заднюю стенку при помощи дополнительных проводников. В моем случае все выводы с МП вообще смотрели в пол.
Там должен быть выход, стоит вырезать из картона макет и по двигать по нему все содержимое, корпус классно смотрится и вид у него не стандартный.
Может БП в низу, а МП на втором этаже, охладитель процессора подбирать под размер, с учетом свободного места, там должны быть варианты... И забудьте о разъемах на самой МП, их все равно придтся выводит при помощи доп кабелей в нужное место...
На Хотлайне нашел описание того, как стандартный БП разместили в этом корпусе, может кому нибудь еще пригодится.
"MB-M4A88T-I (ITX), AMD Athlon II X2 260, Kingston 2x2GB SO-DIMM DDR3 1333MHz, 2xWD WD15EARS, кулер-Scythe Big Shuriken SCBSK-1000(БЕЗ вентилятора!!!).
С родным корпусным БП-150Вт начинка тянет, но на пределе. Шум кулеров корпуса и БП явно напрягает. Отказался от внутреннего DVD RW и после недолгих манипуляций пилкой и напильником встроил полноразмерный блок питания формата АТХ от (FSP PN-Series (ATX-350PNF)) на 350Вт. Этот блок настолько тихий, что если его не перегружать, то его практически не слышно при работе. Удалил из корпуса корпусные кулеры и родной БП. Новый БП встал на задней стенке вверху (как там и был, только вырезать окно под него в задней стенке). Разогнул и отрезал штатные полки для крепления винчестера. Винчестеры 2xWD WD15EARS установил на место бывшего БП на ребро (почему и отрезаны полки под винт) ко дну корпуса с растоянием 20мм друг от друга. На камень установил радиатор от Scythe Big Shuriken SCBSK-1000 без кулера(за ненадобностью). Вентилятор БП получился как раз над радиатором камня примерно в 45мм. Вентилятор работает на вдох и выдыхает через заднюю решетку на улицу. Чтобы создать направленный поток воздуха через радиатор камня и радиатор северного моста я просто вставил две картонных планки с боков БП под стяжки передней и задней панелей корпуса. Планки доходят почти до материнки и получается так, что доступ воздуха к радиатору ЦП открыт только с передней части платы и снизу через радиатор северного моста. Так как воздух в данном объеме(над радиатором ЦП) не застаивается, а сразу вытягивается вентилятором блока питания, очень положительно влияет на общий температурный режим всей внутренней начинки корпуса. Снятый кулер с Big Shuriken поставил в проем на переднию панель корпуса на 4х пружинных растяжках, поток воздуха из вне через него и на винчестеры, что стоят за ним. Чтобы BIOS не ругалось что отсутствует fan CPU - включить его в разъем CPU. Все настройки в BIOS тихие. Ось Windows7x64, без напрягов full HD + дополнительно несколько задач. На 100% загрузке камня и включенном переднем кулере тепловой режим такой: ЦП-(36-38гр), Северный мост-(32-35гр), винчестеры-26-27гр.
Система очень тихая!"
Уже практически так и сделал, только вставил БП ITX формата через пластину-переходник на место 80 мм вентилятора(предварительно убрав решетку), а другую сторону БП закрепил с помощью специально согнутой и обрезанной части от дохлого привода. направляющие для HDD вырезаны, жесткий диск установлен на ребро. Единственное с чем не удалось пока решить проблему - это НЧ гул винчестера и наверное придется организовать его обдув.
Ну так, если по смотреть со стороны, классно получается?
Я тоже задумал что то подобное сделать, корпус очень компактный и весьма симпатичный.
МП какая стоит?
Гул жесткого диска можно снизить за чет его крепления через амортизаторы, проще говоря через микропористую резину. Подложите ее под него и услышите разницу и еще под сам корпус нужно так же микропорку, в смысле заменить ею его ножки...
Буду дома на выходных, сделаю фото. Материнка Tyan S3115.
Сейчас винт закреплен с помощью винтов, вставленных в резиновые втулки + дополнительно подложен пористый полиуретан толщиной 1-2 мм.
vGamBIT:Буду дома на выходных, сделаю фото. Материнка Tyan S3115.
Сейчас винт закреплен с помощью винтов, вставленных в резиновые втулки + дополнительно подложен пористый полиуретан толщиной 1-2 мм.
Не знаю, насколько актуально. Как вариант, можно установить внешний блок питания. Правда, там мощность около 120-150W
Выглядит он так внутри корпуса:
+адаптер внешний
DTS
Думаю что будет актуально в качестве источника питания для какого нибудь не очень мощного сабвуфера или автомузсистемы, там где требуется 12 вольт.
Обычно перед тем как что-то собирать в таком корпусе типа CFI CBI-A8989 рассматривают множество вариантов крепления комплектующих, т.е. люди уже знают что они хотя получить в результате.
К тому же указанный выше корпус изначально комплектовался источником питания приблизительно такой как у вас мощности.
не вариант + вентиляция БП будет весьма затруднена - выдув идет в большей степени на стенку чем на отверстия в ней.
Выкладываю фото как и обещал:
