Інвертори, БМС, АКБ. Налаштування, тонкощі і т.д. (ділимось досвідом)

[1985god]

Hotspur
У меня "чемоданчик" собран так, к сожалению, что можно его или положить или поставить при этом ячейки будут или "плашмя" или на ребре. Еще и разъемы все так сделаны, что по другому не повернуть ( Вот теперь и задаюсь вопросом, городить ли что-то для правильного положения или можно оставить как есть.

Лучше тогда на ребро. Плашмя- нижняя ячейка окосеет от нагрузки.

господа не делайте культ из своей сборки Лифепо4 єто напоминает как люди часами обсуждают уход 3% емкости акумулятора в айфон 17 за 2 месяца как что-то из ряда вон вьіходящее . Я согласен что клемами в низ как-то не по феншую , в остальном смотрите на АКБ вот плашмя , я не ошибся ? , и в чем пробелма плашмя если надо сжимать 300 кг а єто 4 средних человека долно стоять на стопке АКБ представте себя что на ваших ячейках которьіе лежать плашмя должно стоять 4 взросльіх Вьі хотите передать в наследство через 10 лет свои АКБ что б они служили 25 лет ? и служили вам на пенсии , я поинмаю что с пенисионньіми накоплениями в Украине проблема, но использовать для єтого АКБ и афйони не самьій лучший вариант ( разве что не распаковіьівать айфон 10-15 лет и тогда он станет раритетом )

[Ruslanu4]

Hotspur
Та в принципе можно и то и то поставить, но тут же вопрос цены)) сравнительно с общей ценой сборки конечно не много, около 1300-1500 за плавкий + автомат, но хотелось бы ещё экранчик jk, а это еще + 500... В итоге ещё к сборке надо 2к, что не очень радует, планировалась же бюжетна сборка. Ещё меня интересует вопрос, я использую сборку чисто для ПК с двумя мониторами и роутером. Потребление от 150 до 350 Ватт. Квартиру я не "запитываю" и скачков или перегрузки у меня теоретически не должно быть, рационально ли ставить плавкий +автомат в таком случае?!

Отправлено спустя 3 минуты 35 секунд:
1985god
Вот приблизительно такое я хотел услышать, чтоб не переживать по пустякам)) т.е. есть понятие "можно", есть "рекомендуется" , а есть "категорически не желательно". Если положение плашмя повлияет на то, что мне аккумулятора хватит не на 3 года а на 2,5, то это не проблема. Если к примеру в два раза сокращается срок службы, то это другое дело)

[Hotspur]

господа не делайте культ из своей сборки Лифепо4 єто напоминает как люди часами обсуждают уход 3% емкости акумулятора в айфон 17 за 2 месяца как что-то из ряда вон вьіходящее . Я согласен что клемами в низ как-то не по феншую , в остальном смотрите на АКБ

я бачив офіційну картинку виробника, найду скину

[Ruslanu4]

Hotspur
Да вот смотрел с короткое видео , в котором есть эта картинка. И автор говорит, что это производитель ему прислал. Но при этом видео, выложенные ранее в теме говорят, что ни все железно выполняют это...

спойлер

[Hotspur]

Но при этом видео, выложенные ранее в теме говорят, что ни все железно выполняют это...

75% зарядних станцій зібраноо з порушеннями правил логіки і норм ПУЕ

[dimus8210]

Но при этом видео, выложенные ранее в теме говорят, что ни все железно выполняют это...

75% зарядних станцій зібраноо з порушеннями правил логіки і норм ПУЕ

Тому що їх збирають в країнах де не діють норми ПУЕ

[Hotspur]

Тому що їх збирають в країнах де не діють норми ПУЕ

не вірна відповідь. їх збирають з максимально дешевих компонентів. навіть у станцій за 4000+ доларів я не бачив клемм товщиною 2.35-3мм

[acm_fan]

Каких именно клемм? Почему именно 3 мм? Какой-то странный стандарт оценки качества Общей (поперечной) площади проводника должно быть достаточно. И всё

[GreenMile]

acm_fan
Нет, к сожалению. Решил ставить автомат на "+". Понимаю, что плавкий предохранитель вероятнее лучше, но что-то цена с держателем получается выше, нежели автомат постоянно тока. Фото внутрянки обязательно сделаю, но я человек переживательный, сейчас мне раскритикуют купленную сборку, буду переживать

Автомат може не спрацювати, бо у запобіжників і автоматів особливо важливий параметр - розмикаюча здатність, яка виражена в кілоамперах. Оскільки ліфепо4 здатен видати до біса стуму, автомат може банально не розчепитись через дугу. Ставити автомат треба не маленький на дін-рейку, а здоровий і потужний.
Крім того, звертаю увагу, у автоматів постійного струму є напрямок підключення, зазвичай показаний стрілкою, є двонаправлені, а є однонаправлені, останні не можна підключати як попало.
Якщо коротко - ставте запобіжник, який вам був показаний раніше, і не грайте з вогнем.

спойлер

[Ruslanu4]

GreenMile
Ого, на 250А предохранитель сработал, капец...Так вот я смотрел ранее на эти предохранители но т.к. ранее с ними не сталкивался, то есть у меня возможно глупые вопросы по поводу него. Для таких предохранителей есть держатели и собственно куда этот держатель крепить необходимо? И если он открытого типа (а на сайтах где продают такие ETI только открытого типа и есть) то наверное для держателя необходима еще внешняя коробка? А у меня кабель соединяющий инвертор длиною 50-60см и вот мне все это необходимо в разрыв данного кабеля устанавливать?

[GreenMile]

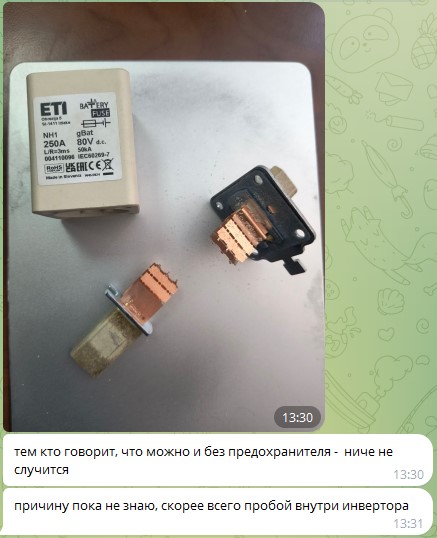

Ого, на 250А предохранитель сработал, капец...

Ліфепо4 при короткому замиканні може короткочасно віддавати струми до 60С і більше. Там у людей в 2мм металі дірки прогорають наскрізні, коли ріжковим ключем замикали.

Для таких предохранителей есть держатели и собственно куда этот держатель крепить необходимо?

Є тримачі я вам посилання давав, на аліку. Можете і тут купити.

И если он открытого типа (а на сайтах где продают такие ETI только открытого типа и есть) то наверное для держателя необходима еще внешняя коробка?

Тримачі є різні, як закриті, так і відкриті.

Закритий

А у меня кабель соединяющий инвертор длиною 50-60см и вот мне все это необходимо в разрыв данного кабеля устанавливать?

В ідеалі сховати в коробці між плюсовим проводом з комірки і клемою. Якщо всередину ніяк - то запобіжник одразу на плюсову клему зовні, а провід інвертора і зарядного - після запобіжника.

[Hotspur]

Каких именно клемм? Почему именно 3 мм? Какой-то странный стандарт оценки качества Общей (поперечной) площади проводника должно быть достаточно. И всё

клеми від БМС до акума. Вони в 90% не роблять їх тонкими але широкими а роблять просто тонкими. Там 8-12 видів твщини 0.9-1.2-1.6-1.9-2.3-2.6 і так далі до 4мм в стандартних клемах м4-5-6-8-10

Відправлено через 28 секунд:

Автомат може не спрацювати, бо у запобіжників і автоматів особливо важливий параметр - розмикаюча здатність, яка виражена в кілоамперах. Оскільки ліфепо4 здатен видати до біса стуму, автомат може банально не розчепитись через дугу. Ставити автомат треба не маленький на дін-рейку, а здоровий і потужний.

згоден

[dimus8210]

Каких именно клемм? Почему именно 3 мм? Какой-то странный стандарт оценки качества Общей (поперечной) площади проводника должно быть достаточно. И всё

клеми від БМС до акума. Вони в 90% не роблять їх тонкими але широкими а роблять просто тонкими. Там 8-12 видів твщини 0.9-1.2-1.6-1.9-2.3-2.6 і так далі до 4мм в стандартних клемах м4-5-6-8-10

Відправлено через 28 секунд:

Автомат може не спрацювати, бо у запобіжників і автоматів особливо важливий параметр - розмикаюча здатність, яка виражена в кілоамперах. Оскільки ліфепо4 здатен видати до біса стуму, автомат може банально не розчепитись через дугу. Ставити автомат треба не маленький на дін-рейку, а здоровий і потужний.

згоден

так в станції пхають не 12В акуми, от і товщина проводів, роз'ємів і накінечників велика непотрібна

[Hotspur]

так в станції пхають не 12В акуми, от і товщина проводів, роз'ємів і накінечників велика непотрібна

24 V ставлять

Відправлено через 1 годину 7 хвилин 32 секунди:
https://electrocontrol.com.ua/rubilniki ... emmy-m8-m8

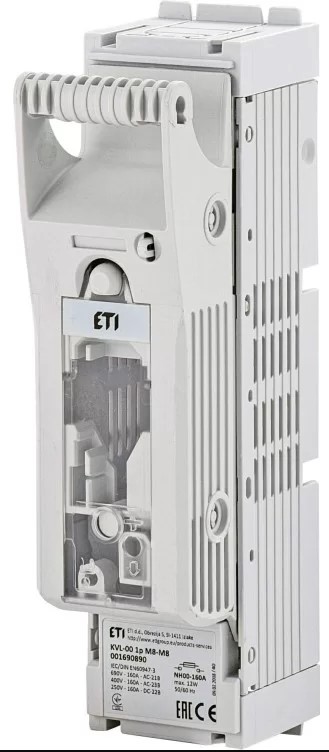

ось закритий тримач

[Ruslanu4]

GreenMile
В общем заказал с али плавкий предохранитель вместе с держателем на али по той ссылке, что вы кидали страниц 5 назад. Т.к. начал мониторить у нас предохранители вместе с держателем, так по цене выходит +/- так же но при это те же предохранители ETI все под заказ или от 3х штук продажа. А держатели чтоб закрытые вообще редкость, у всех открытые.

Отправлено спустя 1 минуту 24 секунды:
Hotspur
Спасибо, ну нихера себе ценник на тримач...)) на али с купоном обошелся 700грн с держателем. Правда качество наверное разное..

[Hotspur]

Спасибо, ну нихера себе ценник на тримач...)) на али с купоном обошелся 700грн с держателем. Правда качество наверное разное..

ну так словенія. я думаю тримач можна і Алі а запобіжник бери оригінал

[GreenMile]

GreenMile
В общем заказал с али плавкий предохранитель вместе с держателем на али по той ссылке, что вы кидали страниц 5 назад. Т.к. начал мониторить у нас предохранители вместе с держателем, так по цене выходит +/- так же но при это те же предохранители ETI все под заказ или от 3х штук продажа. А держатели чтоб закрытые вообще редкость, у всех открытые.

Ага, зараз розмітають, бо всі як навіжені збирають акумулятори, тільки партія запобіжників заходить - моментально вигрібають все. Раніше валялись нікому не потрібні

[Hotspur]

Ага, зараз розмітають, бо всі як навіжені збирають акумулятори, тільки партія запобіжників заходить - моментально вигрібають все. Раніше валялись нікому не потрібні

через тебе можна їх купити ?

[GreenMile]

Ага, зараз розмітають, бо всі як навіжені збирають акумулятори, тільки партія запобіжників заходить - моментально вигрібають все. Раніше валялись нікому не потрібні

через тебе можна їх купити ?

Ні, я не маю жодного відношення до продажів.

[acm_fan]

Вони в 90% не роблять їх тонкими але широкими а роблять просто тонкими.

А теперь снова попробуйте Так уже не в 3 мм дело, а в ширине?
На BMS часто несколько клемм и это норма, нет? Даже если они тонкие Или какие там

так в станції пхають не 12В акуми, от і товщина проводів, роз'ємів і накінечників велика непотрібна

Напряжение тут особой роли не играет Мы про ток говорим (А).

В общем заказал с али плавкий предохранитель вместе с держателем на али

Норм.
И автомат на 1,5 модуля был бы норм. Там 10 кА. Даже если они фейк и реально 5 кА - хватило бы его. За глаза, для 100 А*ч. Пан по верхах не хапайко всё прогулял и не смог в обсуждение проводов, но это не новость, а тенденция. 60С на самом элементе это ладно, но их ещё - внезапно - должны через себя протолкнуть провода. А провода это не ключ при замыкании клемм на элементе, да. Такие дела.

А держатели чтоб закрытые вообще редкость, у всех открытые.

Не редкость. Просто не нужно оно Вам. История с ними то уже про "станции" на 280+ А*ч 51,2 В, у вас на порядки меньше всё - обычного предохранителя хватит.
