Как подключить на разъем F_Audio Internal Speaker?

[Trolls]

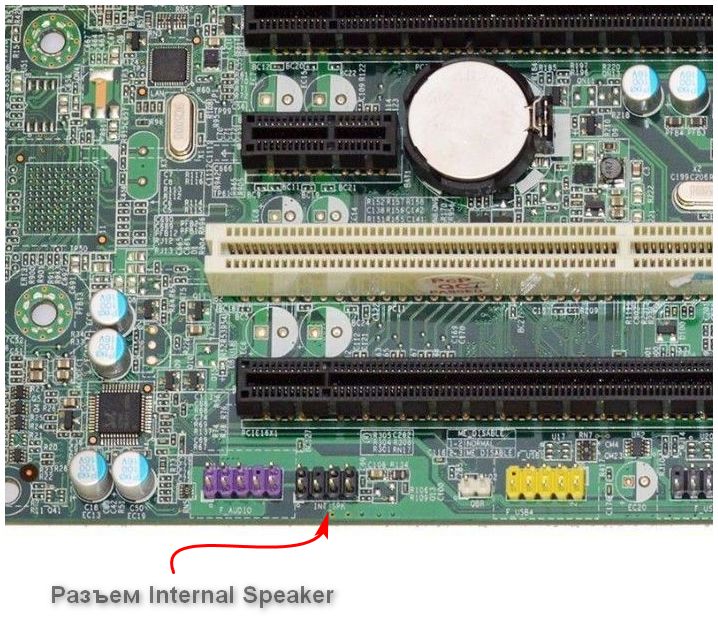

Попался корпус от брендового Acer Veriton, в нем стоит Internal Speaker HX092 Mono, P/N: SP.10600.029. На рисунке под спойлером разъем, куда он подключается на брендовой материнке. Кол-во пинов не совпадает, ключ не совпадает, как его подключить в сети не нашел, хотя не один час убил на поиски. Подскажите, есть ли вообще возможность его подключить на стандартный разъем F_AUDIO? Материнки, чтобы прозвонить контакты, нет, фото из инета.
Internal Speaker HX092 Mono - https://www.cbo-do.de/Laptops-Tablets-A ... anguage=en

спойлер

[Барбарис]

Trolls, подключайте как спикер. У меня вот древний спикер на 5-пин, но в нем только 2 контакта задействованы. Я его и на материнки с 4 пинами ставил и с 9, пока работал.

[Trolls]

Барбарис, вы наверное немного не поняли. Внутренний спикер, за который я спрашиваю, служит для воспроизведения системных и прочих звуков в среде винды, только в моно варианте. С бузером (пищалкой) он ничего общего не имеет. У вас же пищалка не воспроизводит системные звуки?
---
- я так понимаю, в нем маломощный усилитель и сам динамик. Следовательно, должны быть два провода питания, два стереовхода для последующего объединения их в моно вариант. Т.е. 4 провода насчитал. Но на этот спикер идет 5 проводов. И какое по вольтажу питание надо подавать?
Я этот корпус взял специально для рабочего места чтобы не цеплять к нему какие то колонки, но чтобы можно было послушать какое либо звуковое сопровождение.

[Fishnya]

Trolls
масса может быть раздельной
итого 3 сигнала на аудио(лево, право, масса) и питание усилителя
если колонка-динамик разбирается, то можно точнее выяснить всё это дело

[Trolls]

Fishnya, заклеена наглухо, жалко курочить. Провода на спикер идут такие - синий, зеленый, красный, черный, желтый. Точно такие же цвета есть и в стандартном шлейфе на F_AUDIO, я подключал эти провода по аналогии по цветам на аудио наплатный разъем, но не работает.
---
P.S. Некоторое инфо по назначению контактов можно почерпнуть отсюда - http://forum.oszone.net/thread-209957-21.html

[Fishnya]

Trolls
на цвета передней панели можешь даже не смотреть

[Trolls]

Разобрался, пишу для тех у кого будут подобные вопросы по такому спикеру. Разобрал его, определился с проводами. У меня материнка ASUS H81M-R, для front panel audio connector в ее биосе переключается тип подключения, HD или AC97. Но на 4-й пин в обоих режимах не выдается +5в, поэтому питание на Internal Speaker HX092 Mono с этого разъема взять не получится. Городить колхоз и паять перемычку с +5в на 4-й пин коннектора пока не хочу.
По самому спикеру -
красный - SD (я так понимаю, этот вывод типа датчика подключения устройства к разъему)
желтый - +5в
черный - GND
синий - Left In
зеленый - Right In
Желающие посмотреть внутренности спикера идут по ссылке - https://drive.google.com/open?id=1E3VY6 ... ETGHGKVmyd
Назначение контактов разъема внятно описано тут - http://forum.oszone.net/thread-209957.html

[parks]

Разобрался, пишу для тех у кого будут подобные вопросы по такому спикеру. Разобрал его, определился с проводами. У меня материнка ASUS H81M-R, для front panel audio connector в ее биосе переключается тип подключения, HD или AC97. Но на 4-й пин в обоих режимах не выдается +5в, поэтому питание на Internal Speaker HX092 Mono с этого разъема взять не получится. Городить колхоз и паять перемычку с +5в на 4-й пин коннектора пока не хочу.
По самому спикеру -
красный - SD (я так понимаю, этот вывод типа датчика подключения устройства к разъему)
желтый - +5в
черный - GND
синий - Left In
зеленый - Right In
Желающие посмотреть внутренности спикера идут по ссылке - https://drive.google.com/open?id=1E3VY6 ... ETGHGKVmyd
Назначение контактов разъема внятно описано тут - http://forum.oszone.net/thread-209957.html

Для того что бы работал, красный нужно замкнуть с желтым( +5 в )

[parks]

К стати , насчёт питания . Вытащил один пин из коннектора динамика , и воткнул в +5 питания usb , благо есть свободные разъемы , а жлелтый с красным замкнул в середине самого динамика . И как бы колхоз , и как бы не слишком жёсткий =). Главное что все работает , и без синей изоленты .
